茄子视频懂你更多APP音响设备连接图

一步：点歌机和效果器的连接。用一条双头莲花线将点歌机和前级效果器连接在一起，点歌机的音频输出OUT（红白插口）对应接到前级效果器的音频输入IN（红白插口）。

二步：麦克风和效果器的连接。用音频信号线将麦克风和前级效果器连接起来，接入无线麦克风接收器后面的输出接口和前级效果器的MIC插口。

三步，前级效果器跟功放的连接，用两条公母卡侬头，两条线的一端接到前几效果器的MAIN L,MAIN R输出，然后另一端接到功放的INPUT A,INPUT B，并将功放后面的三档拨动开关要打到‘STEREO’。

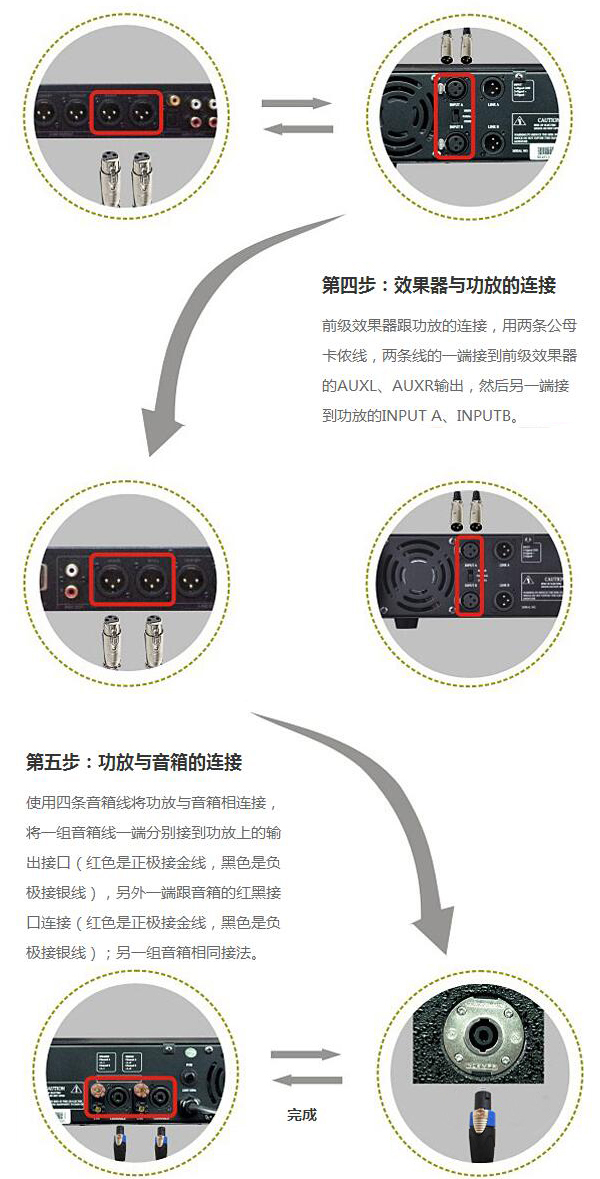

四步，效果器与功放的连接。前级效果器跟功放的连接，用两条公母卡农头，两条线的一端接到前级效果器的AUX L,AUX R输出，然后另一端接到功放的INPUT A,INPUT B。

五步，功放与茄子视频懂你更多污的连接。使用四条茄子视频懂你更多污线将功放与茄子视频懂你更多污相连接，将一组茄子视频懂你更多污线一端分别接到功放的输出接口（红色是正极，接金线；黑色是负极，接银线），另外一端跟茄子视频懂你更多污的红黑接口连接（红色是正极，接金线；黑色是负极，接银线）；另一组茄子视频懂你更多污相同接法。

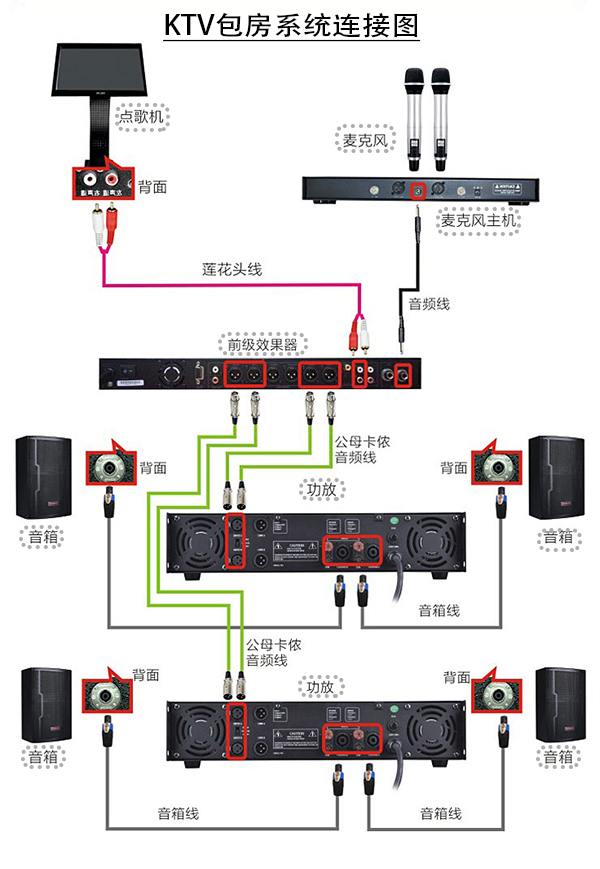

以下一张茄子视频懂你更多APP音响设备系统连接图，更直观。
